Vis à grains TN Ø100 à Ø150 mm, de 3,00 à 12,00 mètres, moteur triphasé ou monophasé, TECHGRAIN

La vis à grains est un matériel de transport à vis sous tube, aussi appelé convoyeur à vis. C’est une incontournable des exploitations céréalières ou polyculture pour la manutention des récoltes. Les modèles de vis proposés par Agripartner sont destinés au chargement des céréales sur le lieu de stockage entre fosse et silo,  mais aussi indispensable pour la vidange des cellules. Chez les éleveurs, elles répondent parfaitement au transfert des grains, farine ou granulés pour l’alimentation des aplatisseurs, broyeurs et DAC.

Les vis TN sont vendues non montées (à monter soi-même) et sont livrées par messagerie sur palette.

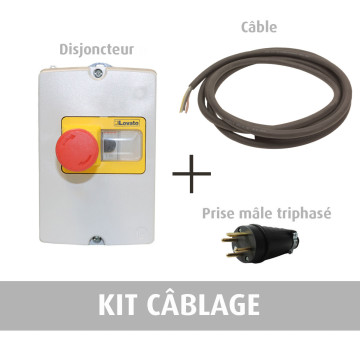

Le câblage est en option (prise, câblage électrique, protection thermique), n'hésitez pas à nous contacter !

Avantages des vis à grains TN :

• Modulable grâce à leurs différentes possibilités de montage (élévatrice et horizontale)
• Organes de vis raccordés par des manchons de serrage,
• Tubes galvanisés pour une longévité accrue,
• Transmission assurée par poulies/courroies et arbre spire équipé de paliers d’extrémité (uniquement sur Ø120, Ø150) offrant une souplesse à la transmission et diminuant la nuisance sonore,
• Conception légère assurant une facilité de manutention,
• De nombreux accessoires pour s’adapter au mieux à votre besoin.

Caractéristiques techniques des convoyeurs à vis TN :

Les vis à grains de modèle TN sont conçues pour un usage journalier et modéré.

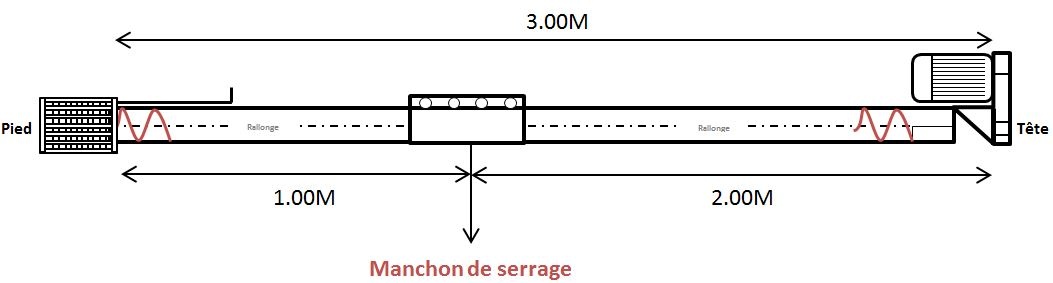

Elles sont dotées d’une conception modulable. En effet, les rallonges de 1 et 2 mètres reliées entre elles par des manchons de serrage, offrent un choix de longueur de vis allant de 3 à 12 mètres.

AGRIPARTNER vous proposes 4 modèles de vis à grain TN :

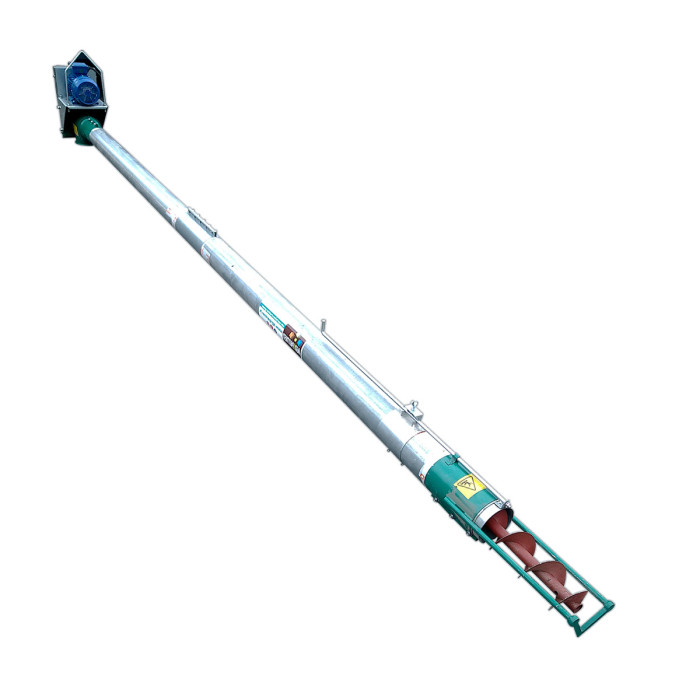

• Modèle 1 avec vanne de reglage : Vis élévatrice de 3 à 12 mètres avec moteur en tête triphasé (380V) ou monophasé (220V) de 1.5kW à 4.0kW et une vanne réglable pour un montage avec une inclinaison variable de 0° à 90°. Ce modèle est idéalement adapté à la reprise en fosse ou à la vidange de silo à grain.

• Modèle 2 avec trémie basse et moteur en tête : Vis élévatrice de 3 à 12 mètres avec moteur en tête triphasé (380V) ou monophasé (220V) de 1.5kW à 4.0kW et une trémie pied de vis pour montage avec une inclinaison variable de 15° à 70°. Ce modèle convient parfaitement pour la réception ou la reprise des produits lorsqu'il n'est pas possible de disposer d’une fosse béton!

Attention : Ce modèle ne dispose pas de roulettes de manutention sur la trémie.

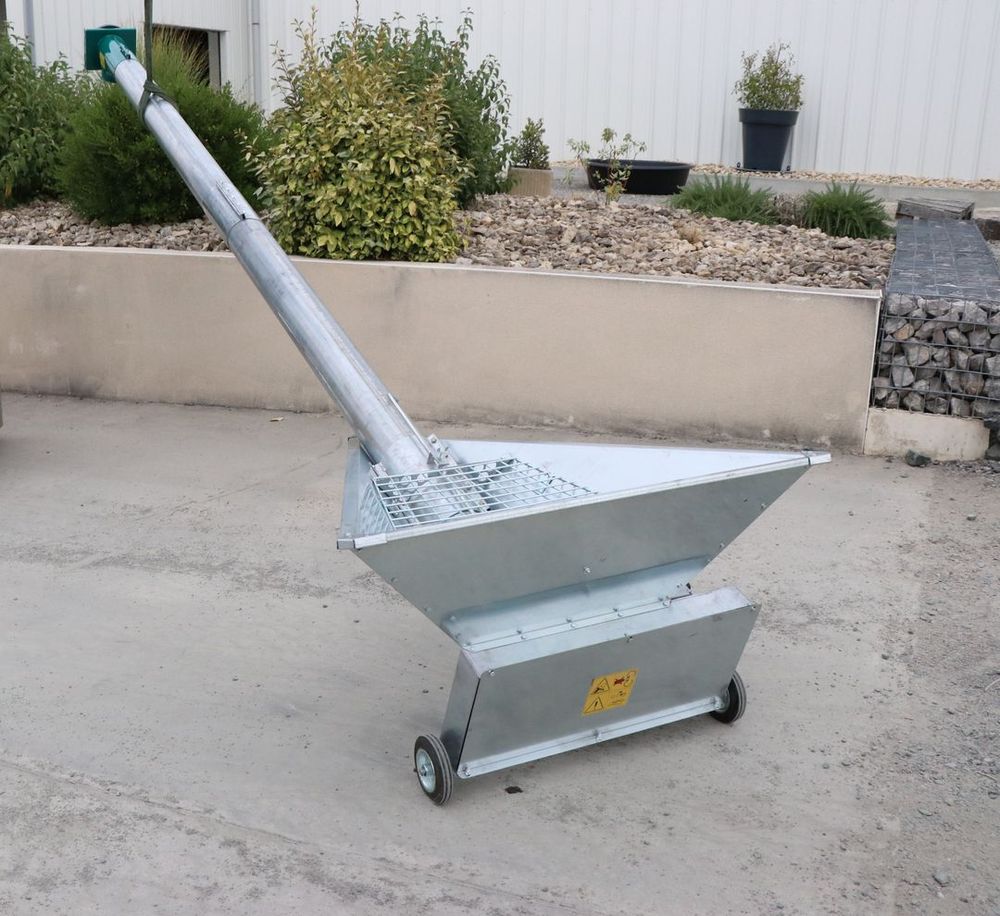

• Modèle 3 avec trémie basse et moteur au pied : Vis élévatrice de 3 à 12 mètres avec moteur sous trémie triphasé (380V) ou monophasé (220V) de 1.5kW à 4.0kW et une trémie pied de vis pour montage avec une inclinaison variable de 15° à 70°. Ce modèle a la particularité d’être très compact en tête de vis grâce au positionnement moteur. Ce modèle est équipé de roulettes de manutention sur la trémie.

• Modèle 4 avec entrée de grains à 90° : Vis horizontale de 3 à 12 mètres avec moteur en sortie de grain triphasé (380V) ou monophasé (220V) de 1.5kW à 4.0kW et une entrée de grain à 90° avec roulement d’extrémité pour un montage à plat ou avec une faible inclinaison (Il est possible d’inverser le montage). Ce modèle convient parfaitement pour le transfert de céréales sous bâtiment pour l’alimentation d’un lot de cellules !

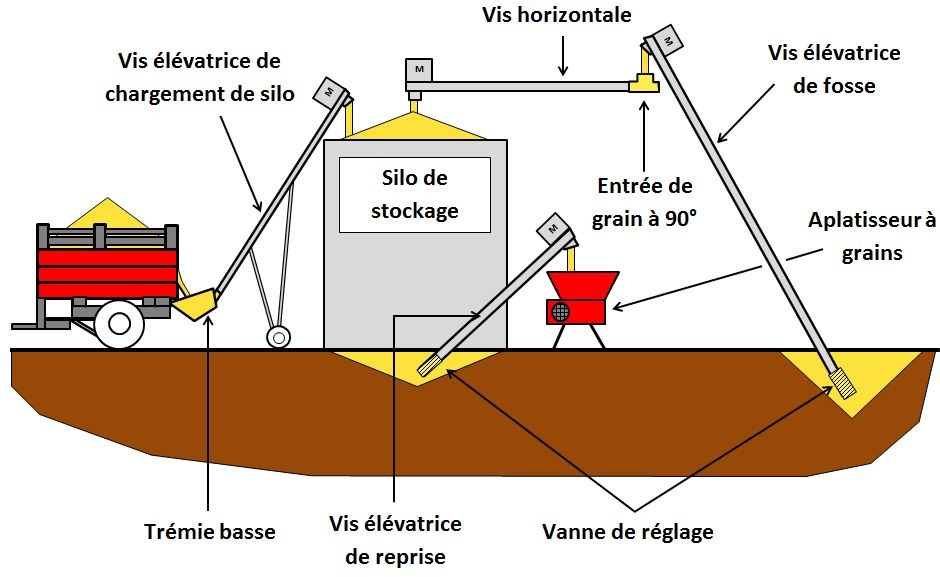

Exemples d'usages de notre vis à grains TN :

• 1 - Trémie basse

• 2 - Vis élévatrice de chargement de silo

• 3 - Vanne réglable

• 4 - Aplatisseur à grains

• 5 - Vis horizontale

• 6 - Entrée de grain à 90°

• 7 - Vis élévatrice de fosse

Elles sont dotées de motorisation triphasée (380V) ou monophasé (220V) variant de 1.5kW à 4kW en fonction du diamètre et de la longueur de la vis. Dans le cas ou vous ne disposez pas d'une alimentation triphasé, il est possible de vous proposer une solution en monophasé (220V). Ceci est valable uniquement pour les petites puissances.

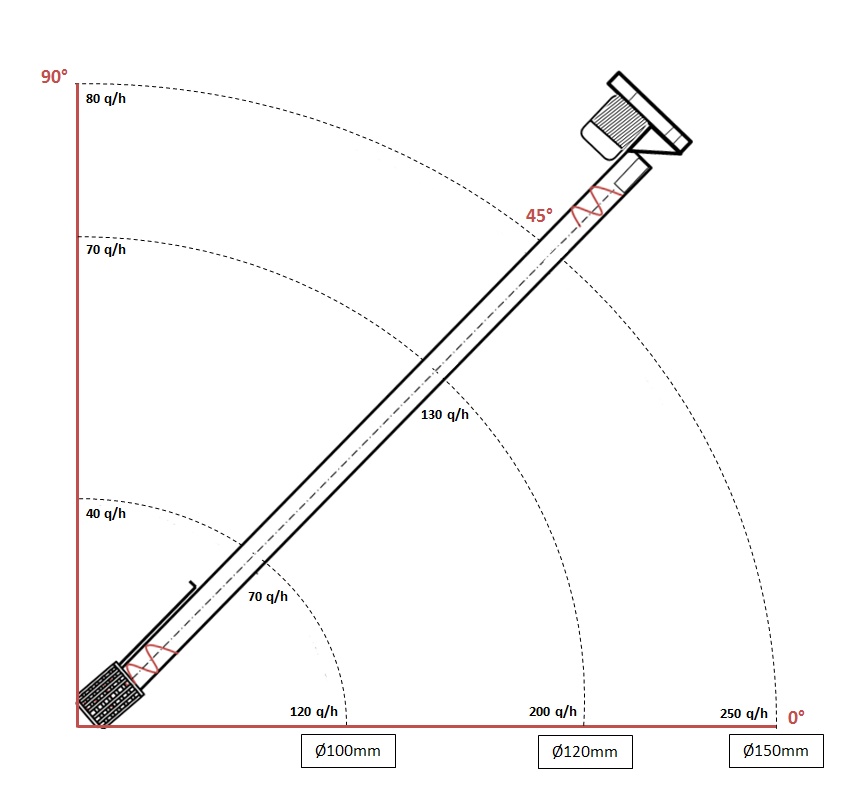

La capacité des vis à grains TN varie en fonction du diamètre et de l’inclinaison de vis ainsi que la nature du produit transporté (les débits sont donnés pour un blé à PS 0.75) :

Autres options disponibles pour la vis à grains TN :

• Sortie orientable
• Sortie de décharge de protection
• Protection thermique pour la sécurité moteur

Pour des montages spécifiques n’hésitez à vous rapprocher de notre service technique !

Attention lors de la rénovation de la vis ou l'ajout de rallonge !

Nos rallonges de vis sont composées de tube et d'arbre à spire compatible uniquement avec notre marque. Si vous ne respecter pas cette recommandation, vous vous exposez à  différentes incompatibilités principalement sur les caractéristiques de la spire ( sens , pas et diamètre de celle-ci ) en cas d’erreur aucune reprise ne sera possible.
