Purge électronique automatique 220v 1/2 avec filtre et robinet, origine

Purgeur d'air automatique électronique, à quoi sert-il ?

Le purgeur d'air automatique électronique a pour rôle d'éliminer l'accumulation de liquide lié à la condensation, lors de l'utilisation d'un compresseur d'air. En effet lors de l'utilisation de votre compresseur, de la condensation va se former libérant ainsi des liquides qui vont s'accumuler dans le réservoir d'air du compresseur. Bien qu'une purge soit installée sous chaque reservoir d'air comprimé, la vidange du réservoir est bien trop souvent oubliée par les utilisateurs.

Pourquoi faut-il purger le reservoir d'air d'un compresseur ?

Lorsque les liquides accumulés sont trop importants, ils peuvent ressortir par les buses de sortie de vos outils pneumatique lors de leurs utilisations, ce qui peut causer des dommages à votre compresseur et vos outils pneumatiques. C'est pourquoi Agripartner vous propose un kit de purge automatique électronique afin de ne plus oublier de purger votre compresseur et d'endommager vos outils.

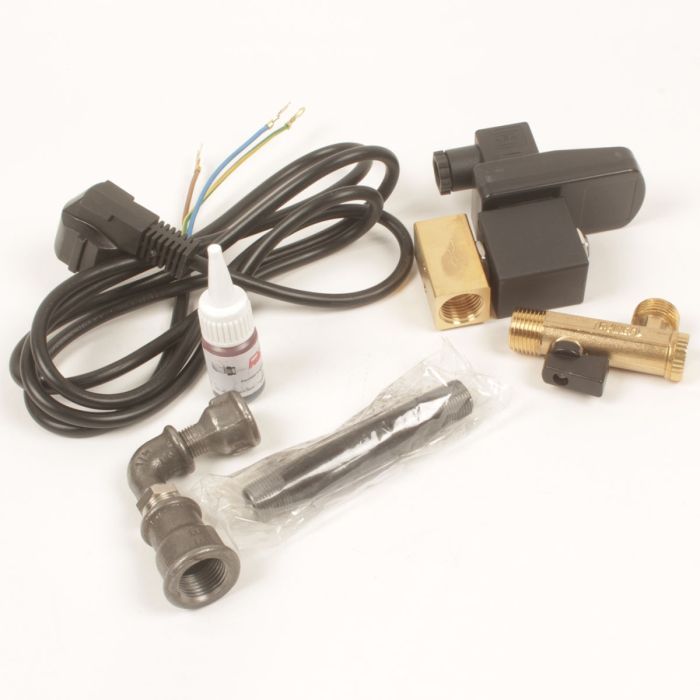

Composition du kit purgeur automatique électronique Prodif Expert

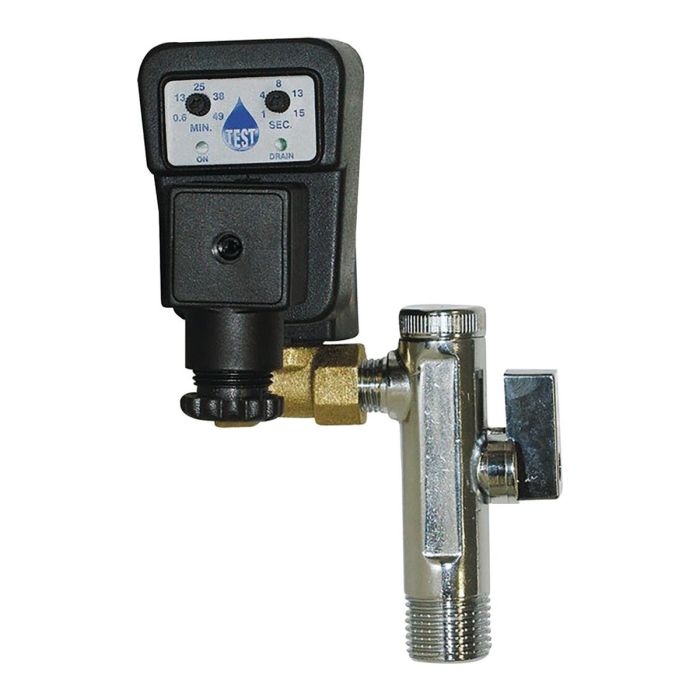

Comment fonctionne le purgeur automatique électronique ?

Une temporisation transforme une mise sous tension permanente en une succession d’impulsions temporisées.
Un temps de cycle repère B (réglable de 0,5 à 45 minutes) détermine l’intervalle entre deux purges.
Un temps de purge repère C (réglable de 0,5 à 10 secondes) détermine la durée de la purge.

Le purgeur électronique est composé d’une vanne électromagnétique accolée à un temporisateur réglable qui
commande l’ouverture à intervalles pré-réglés de l’électrovanne.

Un robinet permet d’isoler l’électrovanne du réseau en cas d’intervention, mais aussi à limiter le débit d’air de
purge en ne l’ouvrant que partiellement.

Un bouton TEST repère A permet de vérifier le bon fonctionnement de l’ensemble.

Comment installer le purgeur automatique sur son compresseur ?

• Etape 1 : Raccorder les différents éléments entre eux comme indiqué sur Ia figure ci-dessus. Prendre soin de bien respecter le sens de passage de l’air dans l’électrovanne matérialisé par une flèche gravée sur le corps de celle-ci.

• Etape 2 : Raccorder le filetage X sous le réservoir d’air et la sortie Y de l’électrovanne à une canalisation de vidange d’eaux usées équipée d’un traitement de séparation des hydrocarbures.

• Etape 3 : Connecter le cordon à une alimentation normalisée en respectant le voltage correspondant et en raccordant la borne de terre.

• Etape 4 : La quantité de condensat produit par le compresseur dépend de l’atmosphère du local dans lequel se trouve le compresseur (plus l’atmosphère est humide, plus il y a de condensat). Adapter les réglages du temporisateur en fonction de la quantité de condensat produit par le compresseur en agissant sur les deux molettes de réglage repères B et C.

• Etape 5 : Ouvrir le robinet d’arrêt et faire un test en appuyant brièvement sur le bouton TEST repère A.

• Entretien : Le robinet servant à isoler l’électrovanne du réseau est pourvu d’un filtre qui retient toutes les impuretés. Ce filtre repère 8 doit être nettoyé régulièrement en dévissant le bouchon repère 7. En cas d’encrassement excessif, la purge pourrait ne pas avoir lieu.
